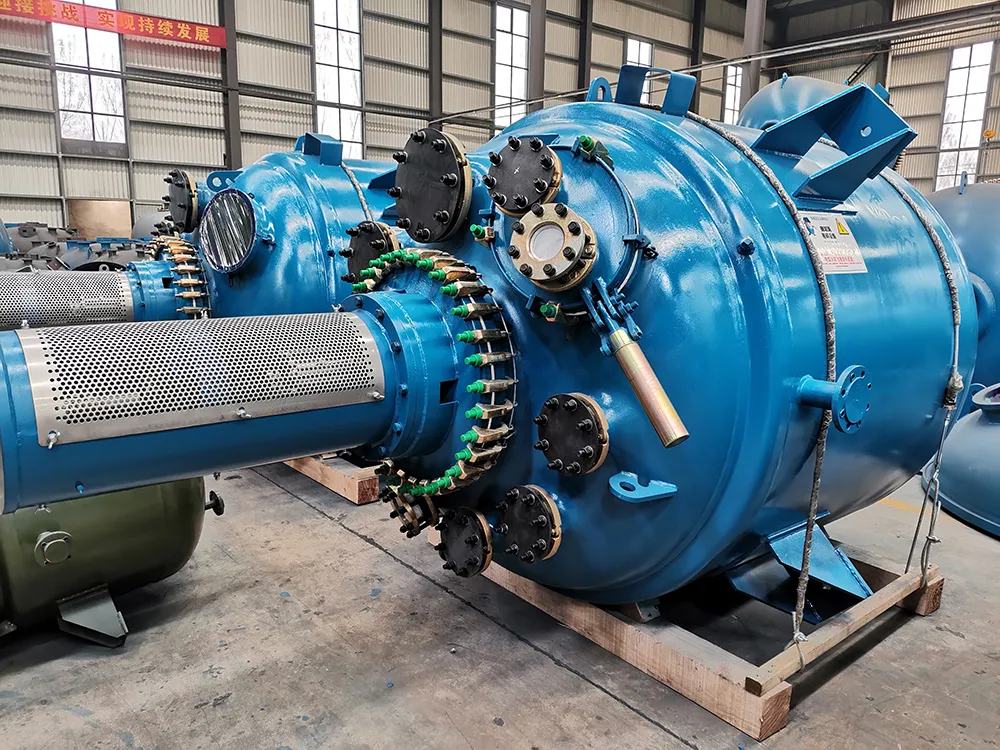

Эмалированный реактор закрытого типа (серии CE)

Эмалированные реакторы закрытого типа серии CE выпускаются в объеме от 3000 до 32000 литров и изготавливаются в соответствии с требованиями международных стандартов сосудов под давлением ASME и PED. Реакторы данной серии предназначены для проведения сложных технологических процессов в условиях повышенных требований к надежности оборудования, герметичности и коррозионной стойкости.

Запросить цену →

Закрытая конструкция реактора обеспечивает высокий уровень герметичности и позволяет эффективно работать как при избыточном давлении, так и под вакуумом. Внутренняя поверхность аппарата покрыта высококачественной стеклоэмалью, увеличивающей защиту от коррозии и металлических примесей. Большой рабочий объем и возможность комплектации различными типами мешалок, уплотнений, рубашек и контрольно-измерительных приборов позволяют адаптировать реакторы серии CE под широкий спектр задач, включая смешивание, растворение, синтез, нагрев, охлаждение и хранение химических продуктов.

Особенности конструкции и обслуживания реактора

Полностью герметичная конструкция с минимальным риском утечек

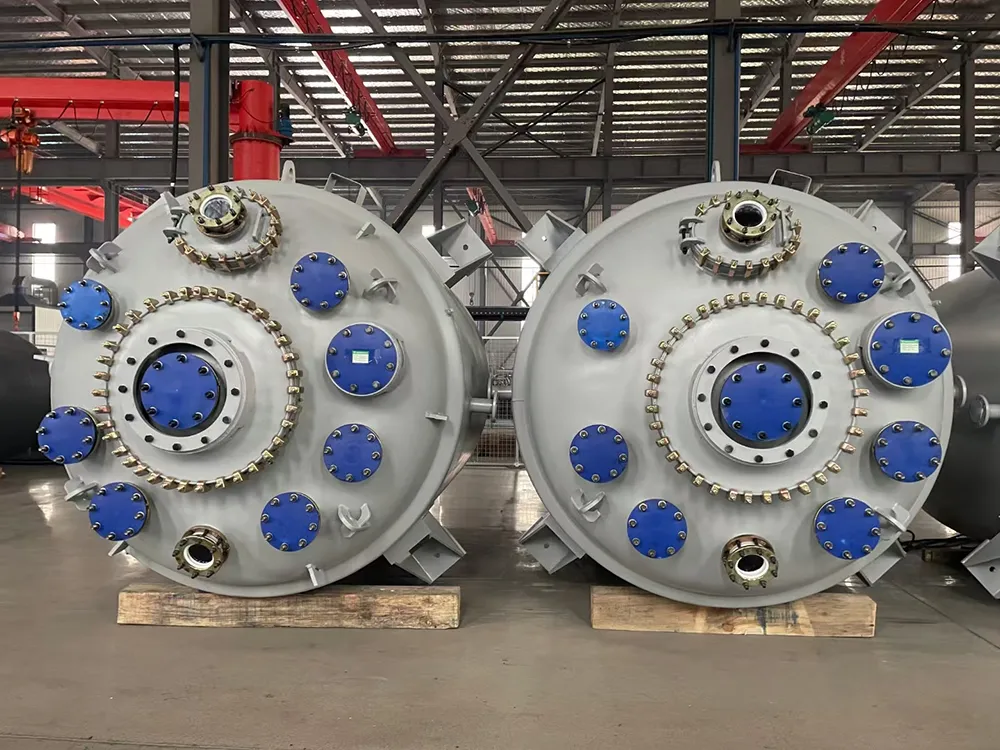

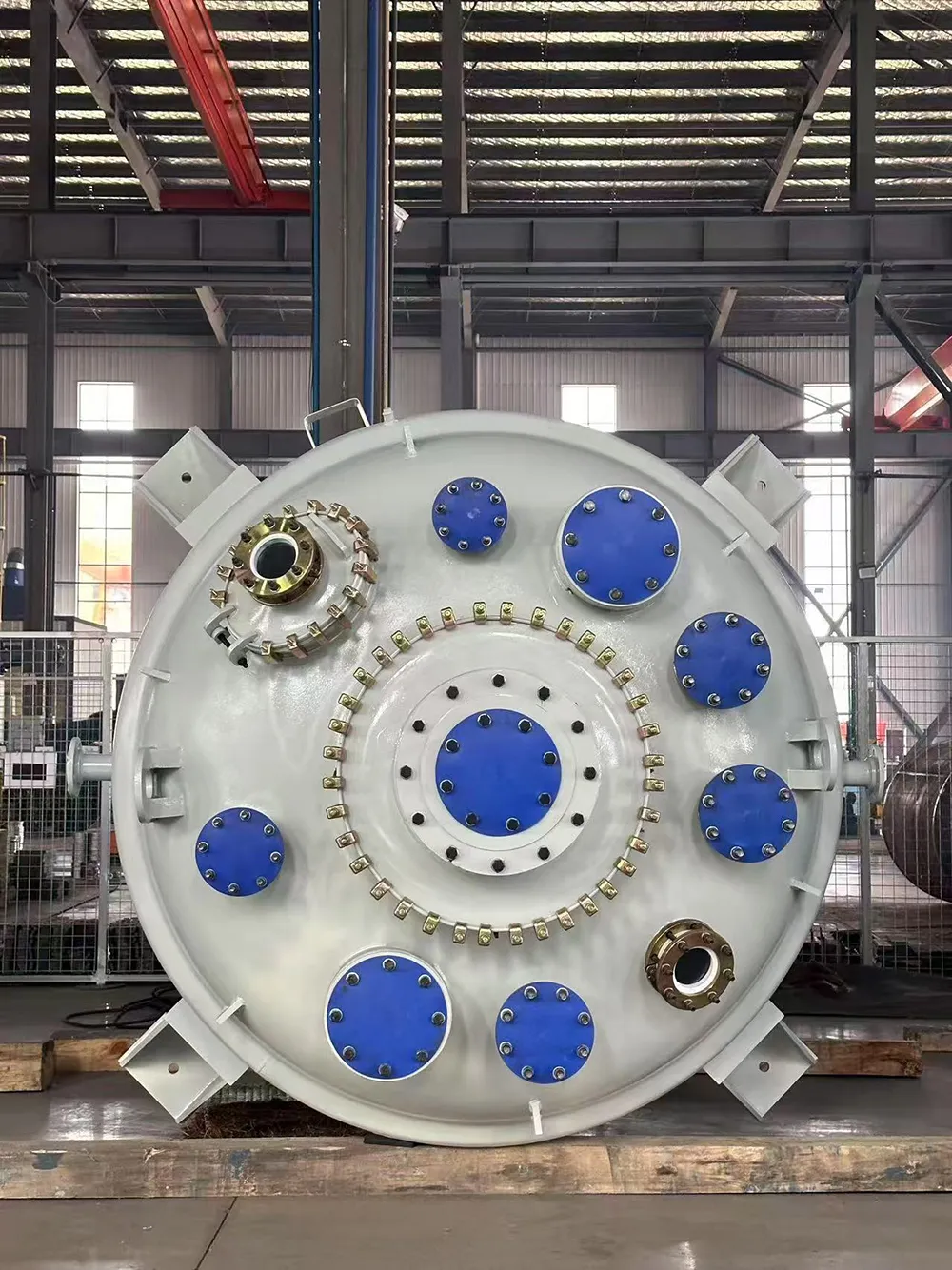

Корпус и крышка реактора соединяются фланцевым соединением на болтах с использованием спирально-навитой прокладки, образуя полностью герметичную конструкцию без разъемной открывающейся крышки. Такое исполнение предотвращает контакт рабочей среды с атмосферой, снижает риск утечки летучих, токсичных, легковоспламеняющихся или взрывоопасных веществ, а также препятствует попаданию внешних загрязнений внутрь реактора.
Предназначен для работы под высоким давлением
Стандартный диапазон расчетного давления составляет 0,4–1,6 МПа, что значительно превышает показатели реакторов открытого типа. Благодаря этому реактор подходит для таких процессов, как гидрирование, полимеризация и высокотемпературный крекинг, требующих проведения реакций под давлением.
Интегрированная конструкция
Жесткое соединение крышки и корпуса минимизирует смещения элементов во время работы и позволяет точнее позиционировать систему перемешивания. Данная особенность способствует снижению износа вала мешалки и увеличивает срок службы уплотнительных элементов, включая торцевое уплотнение.

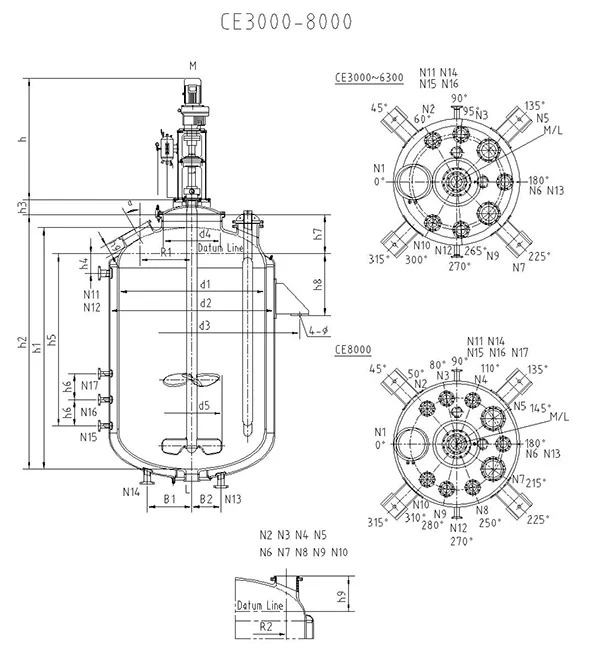

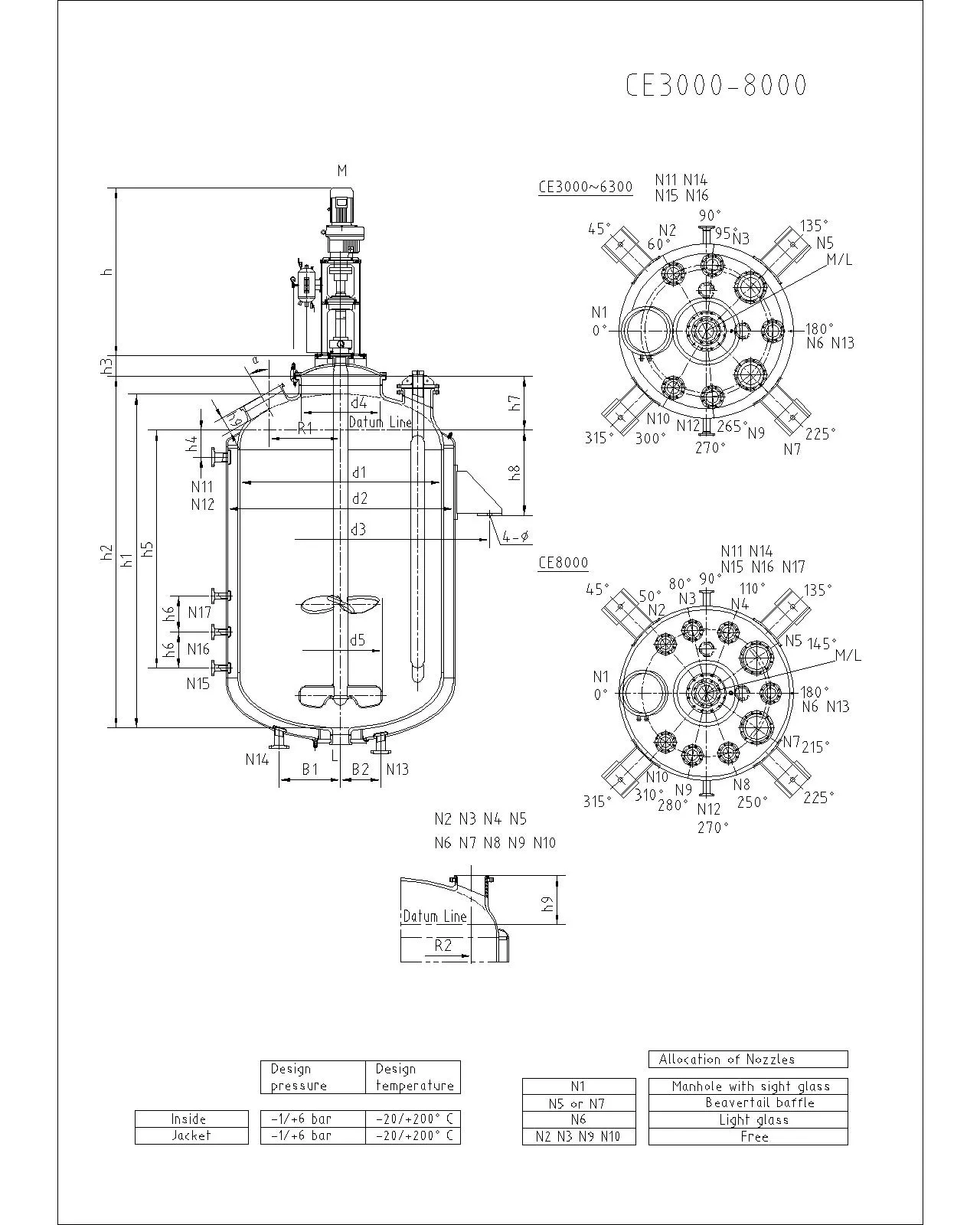

Технические характеристики

Параметр		Ед. изм.	CE3000	CE4000	CE5000	CE6300	CE8000
Номинальный объем		л	3000	4000	5000	6300	8000
Полный объем		л	3717	4723	5944	7367	9490
Объем рубашки		л	629	785	882	1002	1086
Площадь теплообмена (с рубашкой)		м²	10	12	14	16	18
Приблизительная масса*		кг	2950	3490	4280	5320	6470
Основные размеры (мм)		d1	1600	1600	1750	1900	2200
		d2	1750	1750	1900	2050	2350
		d3	2221	2221	2412	2566	2867
		d4	600	600	600	700	800
		d5	800	800	900	1000	1200
		h1	2100	2600	2750	2900	2850
		h2	2210	2710	2860	3010	2950
		h3	210	210	210	235	250
		h4	220	220	220	220	240
		h5	1300	1800	1850	2000	1800
		h6	400	500	600	600	350
		h7	410	410	447.5	485	550
		h8	500	500	500	500	600
		R1	600	600	630	700	825
		R2	625	625	650	700	825
		B1	500	500	500	500	550
		B2	280	280	350	350	380
		φ	30	30	30	30	30
Размеры патрубков на корпусе реактора (мм)	M	DN	150	150	200	200	200
	L		100	100	150	150	150
	N1	DN/h9α	400×300 120/30	400×300 120/30	400×300 120/28	400×300 120/30	450 110/30
	N2	DN/h9	100/320	100/320	150/380	150/410	150/460
	N3		100/320	100/320	150/380	150/410	150/460
	N4						150/460
	N5		200/350	200/350	250/410	250/440	300/510
	N6		100/320	100/320	150/380	150/410	150/460
	N7		200/350	200/350	250/410	250/440	300/510
	N8						150/460
	N9		100/320	100/320	150/380	150/410	150/460
	N10		100/320	100/320	150/380	150/410	150/460
Размеры патрубков рубашки (мм)	N11	DN	50	50	65	65	80
	N12		50	50	65	65	80
	N13		50	50	65	65	80
	N14		50	50	65	65	80
	N15		50	50	65	65	65
	N16		50	50	65	65	65
	N17						65
Приводной узел		Диаметр вала мешалки, мм	80	80	100	100	100
Приводной узел		h	См. соответствующий чертеж
*Приблизительная масса указана без учета приводного узла и массы эмалевого покрытия. α: Угол ориентации патрубка.

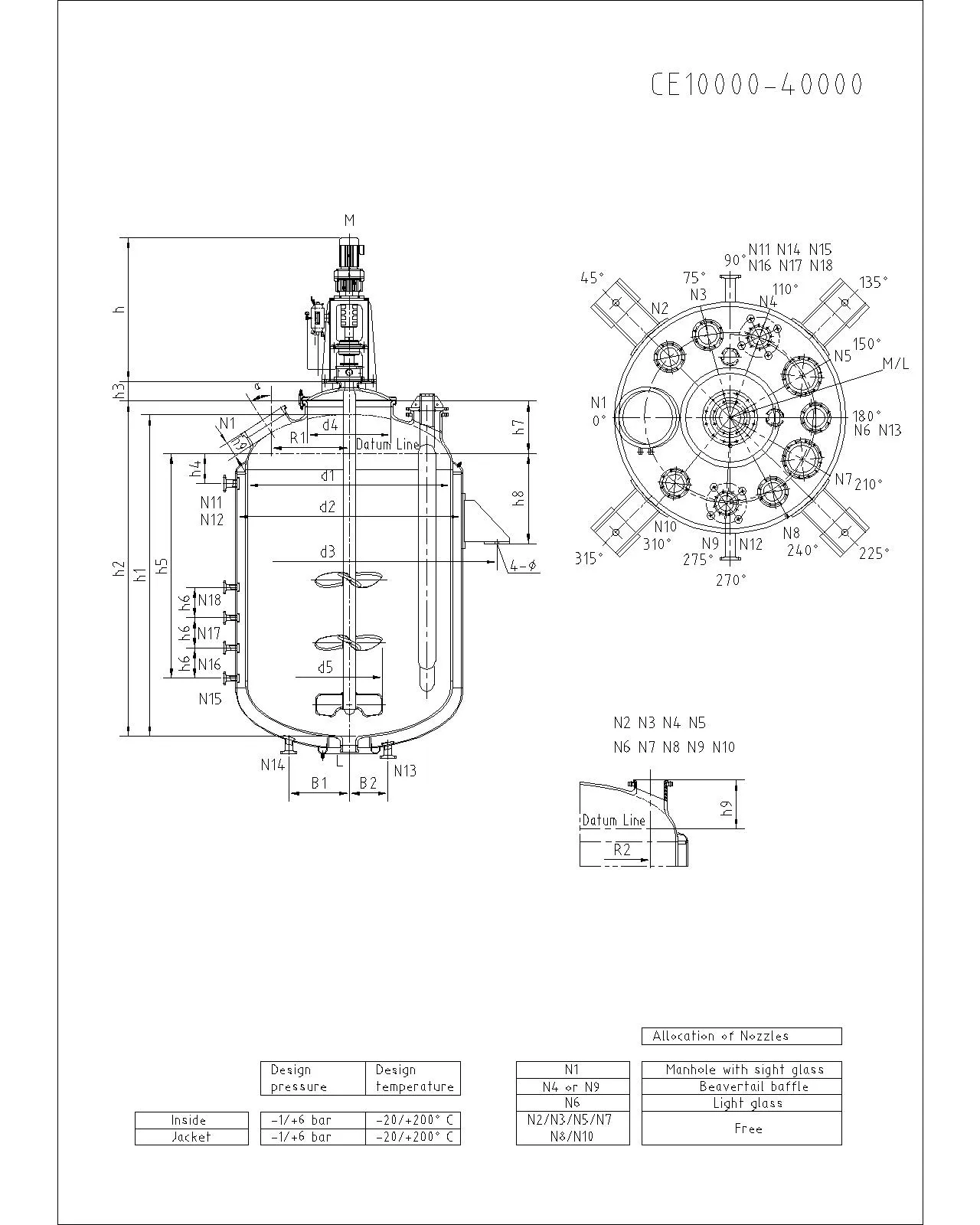

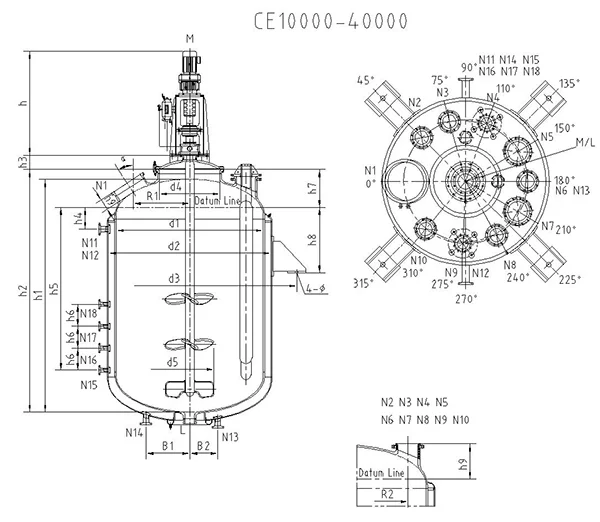

Параметр		Ед. изм.	CE10000	CE12500	CE16000	CE20000	CE25000	CE32000
Номинальный объем		л	10000	12500	16000	20000	25000	32000
Полный объем		л	12052	14540	18484	23093	28741	36438
Объем рубашки		л	1217	1446	1629	1813	2018	2384
Площадь теплообмена (с рубашкой)		м²	20,58	24,72	28,99	33,60	39,02	46,34
Приблизительная масса*		кг	8660	9970	12140	15460	18510	21750
Основные размеры (мм)		d1	2400	2400	2600	2800	3000	3200
		d2	2550	2550	2750	2950	3150	3350
		d3	3072	3122	3323	3527	3798	4126
		d4	900	900	1000	1100	1200	1200
		d5	1300	1300	1350	1500	1500	1700
		h1	3050	3600	3900	4200	4550	5050
		h2	3150	3700	4000	4310	4650	5150
		h3	295	295	310	330	340	340
		h4	240	240	240	240	240	240
		h5	1900	2450	2600	2800	3000	3500
		h6	350	450	400	450	450	500
		h7	600	600	650	710	750	800
		h8	600	700	700	700	800	900
		R1	900	900	975	1050	1125	1200
		R2	900	900	975	1050	1125	1200
		B1	550	550	550	550	550	550
		B2	380	380	400	400	400	400
		Φ	30	36	36	36	36	36
Размеры патрубков на корпусе реактора (мм)	M	DN	250	250	250	250	250	250
	L	DN	150	150	150	150	150	150
	N1	DN/h9α	450 110/30	450 110/30	500 120/30	500 140/30	500 140/30	500 140/30
	N2	DN/h9	200/540	200/540	200/580	200/620	200/660	200/700
	N3		200/540	200/540	200/580	200/620	200/660	200/700
	N4		200/550	250/550	250/590	250/630	250/670	300/720
	N5		300/550	300/550	300/600	400/680	400/720	400/750
	N6		200/540	200/540	200/580	200/620	200/660	200/700
	N7		300/550	300/550	300/600	400/680	400/720	400/750
	NB		200/540	200/540	200/580	200/620	200/660	200/700
	N9		250/550	250/550	250/590	250/630	250/670	300/720
	N10		200/540	200/540	200/580	200/620	200/660	200/700
Размеры патрубков рубашки (мм)	N11	DN	80	80	100	100	100	100
	N12		80	80	100	100	100	100
	N13		80	80	100	100	100	100
	N14		80	80	100	100	100	100
	N15		65	65	65	65	65	80
	N16		65	65	65	65	65	80
	N16		65	65	65	65	65	80
	N17				65	65	65	80
Приводной узел		Диаметр вала мешалки, мм	125	125	125	140	140	140
Приводной узел		h	См. соответствующий чертеж
*Приблизительная масса указана без учета приводного узла и массы эмалевого покрытия.
