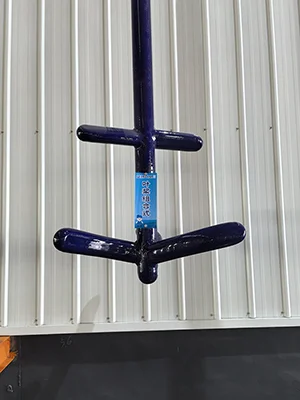

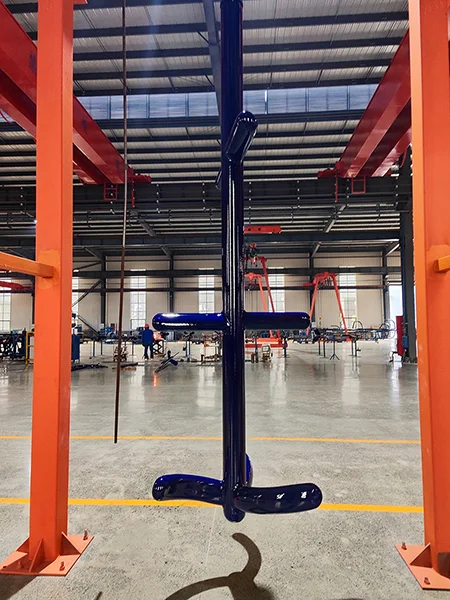

Эмалированная лопастная мешалка

Лопастная мешалка представляет собой универсальное решение для процессов, требующих усиленной осевой циркуляции, сбалансированных характеристик перемешивания и высокой адаптивности к различным технологическим условиям. Подходит для стеклоэмалированных реакторов объемом от 50 до 32 000 литров.

Конструкция лопастной мешалки сочетает нижний рабочий элемент с несколькими наклонными лопастями, которые создают усиленный осевой поток внутри аппарата. Во время работы жидкость направляется вниз по центру реактора, затем перемещается вдоль стенок сосуда и возвращается вверх, формируя устойчивую циркуляцию по всему объему. Такой характер движения способствует равномерному распределению температуры и повышению эффективности технологических процессов.

Запросить цену →

Ключевые особенности

Комбинированная конструкция лопастей
Мешалка обычно оснащается трехлопастным импеллером с загнутыми назад лопастями в нижней части и может дополнительно комплектоваться от одного до трех ярусов наклонных лопастей в верхней части, что дает ей оптимальное сочетание интенсивности циркуляции и эффективности перемешивания.
Стабильная осевая циркуляция
Наклонные лопасти направляют поток жидкости вниз, а нижний импеллер отбрасывает продукт к стенкам реактора и вновь поднимает его вверх. В результате формируется устойчивая осевая циркуляция по всему объему аппарата.
Адаптация под различные задачи
Лопастно-турбинная мешалка относится к универсальным типам перемешивающих устройств и отличается высокой адаптивностью к различным технологическим процессам.
Оптимизированная конструкция
Лопасти изготавливаются из сплющенных трубчатых элементов круглого сечения. Такое решение позволяет снизить концентрацию механических напряжений в конструкции и улучшает качество скрепления эмали со стальным каркасом.
Надежные материалы
Вал мешалки изготавливается из высококачественной экспортной бесшовной стальной трубы. Концы трубчатых элементов выполняются с закрытыми сферическими заглушками, что позволяет уменьшить концентрацию напряжений, возникающих при термической обработке и формовке, также снизить риск образования сколов стеклоэмали при работе.

Технические характеристики

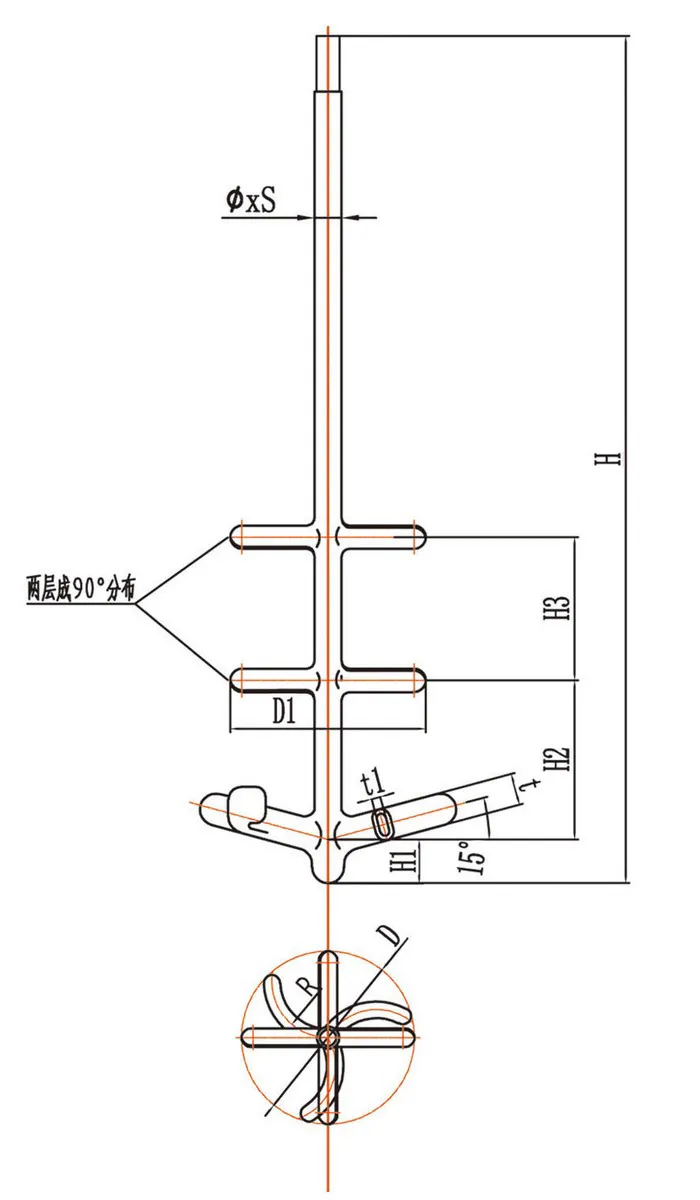

Типоразмер	Основные размеры (mm)
Типоразмер	∅×S	H	H1	H2	H3	D	D1
K1000	80*8	1760	120	450	-	700	650
K1500	80*8	2170	135	450	-	700	650
K2000	80*8	2430	135	450	-	700	650
F3000	95*8	2620	135	550	-	700	650
F5000	95*10	3500	135	600	-	700	650
F6300	95*10	3850	135	650	650	700	650
F8000	110*12	3940	135	650	650	900	750
F10000	110*12	4120	135	650	650	900	750
F12500	110*12	4620	150	650	800	900	750
F16000	140*14	5560	150	800	1000	1000	850
F20000	140*14	5870	150	1000	1000	1000	850
F30000	160*14	6800	150	1000	1000	1200	1000
Примечание: размеры посадочного конца вала см. на чертеже.

Контакты

Хотите начать свой проект?

Свяжитесь со специалистами Lante для разработки индивидуального эмалированного оборудования уже сегодня

Больше моделей

Схожая продукция

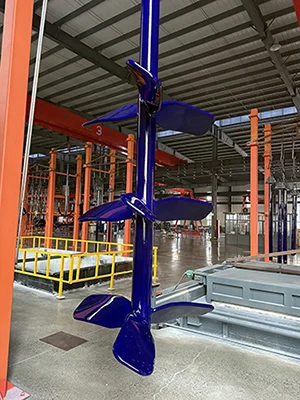

Эмалированные мешалки Эмалированная пропеллерная мешалка

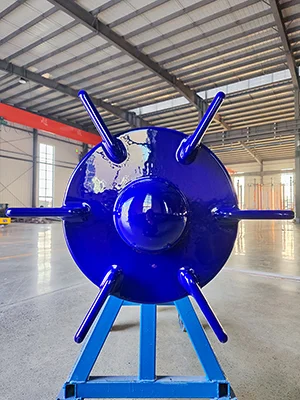

Эмалированные мешалки Эмалированная турбинная мешалка

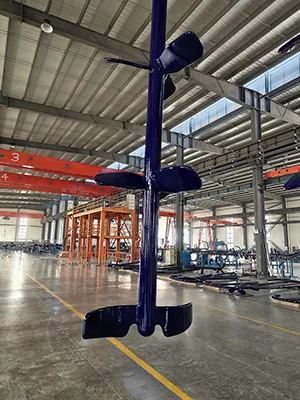

Эмалированные мешалки Эмалированная комбинированная мешалка

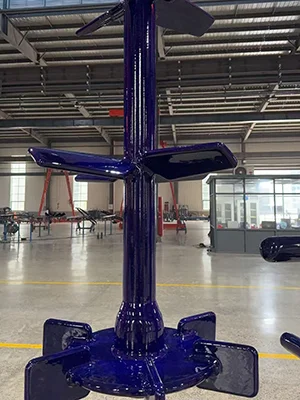

Эмалированные мешалки Эмалированная мешалка (энергосберегающая)
